滤板,预制滤板,ABS滤板系列product
滤板

滤板

滤板滤头是水厂过滤工艺中的关键装置,是安装滤头的支承板,在滤池中起到承载滤料层和承受反冲洗配水配气压力的双重作用,滤板质量的好坏直接影响到水厂的滤后水质、水量及水厂的长期运行效益。

ABS滤板

ABS滤板

ABS滤板塑料模板用于安装可调式滤头并在滤池内直接完成整体浇筑钢筋混凝土滤板的专用塑制模板。可调式滤头滤头由滤帽、滤杆、预埋座三部分组成。通过旋转滤杆的上下调整,使安装在滤板上的所有滤头进气孔保持在同一水平高度。

混凝土预制滤板

混凝土预制滤板

混凝土预制滤板采用立式或平式模板分块浇筑,原料选用C25~C30混凝土标准配制。产品质量符号行业标准,可按用户设计要求规格尺寸计算开孔比例预埋套管、敷设主付双层双向螺纹钢筋,混凝土浇捣、初凝、养护等工艺制作而成。滤板上下平面水平误差±1mm。滤池安装达到整池误差≤5mm,且四边整齐、无翘缺,产品满足滤池设计技术规范要求。

ABS整体现浇浇筑滤板

ABS整体现浇浇筑滤板

整体浇筑滤板是在施工现场滤池内浇筑采用专用ABS塑制模板与滤池池壁连接为一体并安装可调式滤头的整体浇筑钢筋混凝土滤板。可调式滤头滤头由滤帽、滤杆、预埋座三部分组成。通过旋转滤杆的上下调整,使安装在滤板上的所有滤头进气孔保持在同一水平高度。用于安装可调式滤头并在滤池内直接完成整体浇筑钢筋混凝土滤板的专用塑制模板。设计在满足有关标准规定时,尚应按模板模数确定单格滤池长、宽尺寸。

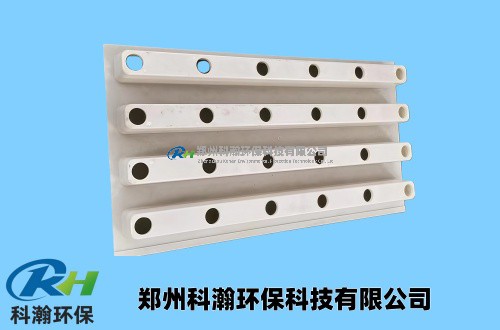

ABS滤板规格技术参数

ABS滤板规格技术参数

ABS整体现浇筑滤板是采用整体连续浇筑混凝土制作工艺的滤池底部配水布气系统,从根本上杜绝了在滤池中以往小块预制滤板而产生的接缝不严,导致漏砂、翻板等弊病。滤板的施工宜按下列程序进行: 池体实测→模板取样→模板安装→钢筋绑扎→预埋座安装→清理→检查 →搭设操作平台→混凝土浇捣→初凝→旋松预埋座施工盖→养护→打开预埋座施工盖→布水区进水至预埋座内螺纹平面→置入带调节螺纹的滤杆调 试水平→固定锁紧圈→检查→安装自锁滤帽。

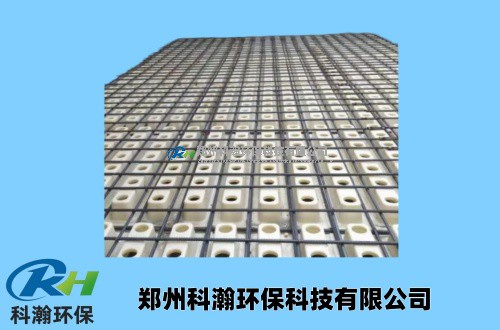

ABS整体浇筑滤板施工程序

ABS整体浇筑滤板施工程序

整体浇筑滤板在现场浇筑采用专用ABS塑制模板,与滤池池壁连接为一体并安装可调式滤头的整体浇筑钢筋混凝土滤板。整体现浇筑滤板在设计满足有关标准规定时,应按模板模数确定单格滤池长、宽尺寸。
