V型滤池滤梁,滤板的安装方法

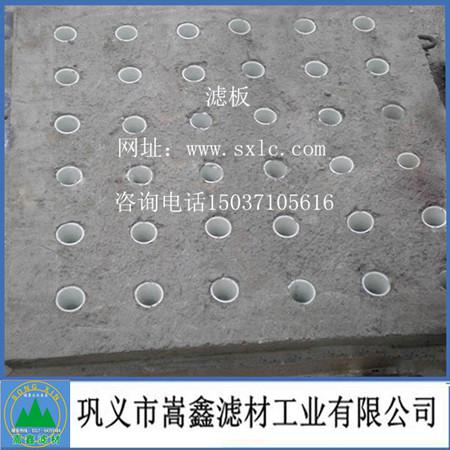

混凝土滤板

V型滤池滤梁,滤板的安装方法

    为保证过滤效果,应确保滤板的水平误差不得超过±2mm,否则空气就无法均匀地分配在滤层上。滤板平整与否首先是滤梁是否平整,工程中滤梁采用10号工字钢为主筋,其宽为110mm、高为800mm ,预埋的紧固螺栓按图纸规定的尺寸垂直放置,且有固定措施,并保证在浇捣过程中不发生歪斜和移位。滤梁下边的过水孔(呈八字形) 应均匀布置,滤梁上面则留有30mm高的后浇找平层,并确保单根滤梁的平整度不超过±2mm ,整池滤梁的平整度不超过±3mm。安装滤梁用的预埋件要准确平整地预埋在池底上,并在预埋件上焊一根DN100钢短管,于滤梁下方的预埋件上焊一根DN80钢管,将DN80钢管插入DN100钢管中,用千斤顶托住滤梁,用水准仪和水平尺配合控制精度(单格滤池滤板的平整度为±5mm,各滤池之间滤板的平整度为±10mm ,梁中线与锚固螺栓中线间距误差<2mm) ,然后将管焊接成一个整体。最后用DN200塑料管作模,将水泥砂浆灌入模中,在DN100、DN80管的外面形成一层保护膜,既可防止钢管生锈,又增加了钢管的支承强度。
   混凝土滤板的安装应采用整体控制的方法,首先控制好支撑柱和梁的标高,然后控制好每块滤板的标高,进而控制整组滤池滤板的标高。滤板用特制的定型模具在振动台上制作成型,确保精度不低于设计要求,并对其进行养护。滤板定位后对每块滤板进行平整度测量并作好相应记录,当滤板平整度超过误差范围时通过加装垫片和塞片进行调整,垫片和塞片的材料可采用S304不锈钢、ABS滤板、聚乙烯等。滤板平整度调整完成后便可进行滤板的固定(采用压板和螺栓) ,当为中间固定时压板采用平面尺寸为100mm×50mm、厚为8mm的S304不锈钢钢板;当为周边固定时压板采用同尺寸的S304不锈钢角钢。对用于池壁侧滤板固定的角钢,其上应采用20mm腰子孔,不平时填塞片;螺栓采用é16的S304不锈钢螺栓,在1m长度方向上不少于两个。每块滤板的四周均有15mm×50mm的燕尾形折槽,可填充胶泥,用于滤板之间及滤板与池壁之间的密封。滤板的嵌缝密封处理采用无毒的905接缝专用密封胶合剂(按水泥∶砂∶905 胶= 1∶1∶0.5的比例配制成905砂浆) ,用垫条垫入拼缝底部,用905胶泥嵌缝30~50mm ,上部用水泥砂浆抹平,以保证不漏水、不漏气。V型滤池长柄滤头的安装精度是保证气水冲洗是否均匀、彻底的关键,为此要确保滤头安装端正(无明显的高低歪斜现象) 、进水端管口高程差<2mm ;安装完毕后还应进行滤池的放水放气调试检验。
