长柄滤头滤板规格型号技术要求

长柄滤头,滤板技术要求

    长柄滤头由半球型带有窄缝的滤帽、连接滤头的滤柄、埋在滤板里滤头装配所用的强性套管、无毒害橡胶垫片等构成。所有构件均采用ABS工程塑料，强度高踩碰不碎，使用寿命20年以上。滤头结构：滤头滤杆为一整体，滤柄上带外螺纹，柄下端设有条形夹缝。套管长100mm，外壁有止水环，并带内螺纹。每个滤帽上均匀分布滤缝，滤缝宽度 均匀一致，滤帽上开有狭小过水（气）缝。滤柄：在滤柄上部留有一个小圆孔，下部有一条狭长缝隙，经滤帽缝隙向滤 层布水布气。预埋套管：每个滤头均应配有可预埋在钢筋混凝土滤板中的内螺纹预埋套管，安装时只需将滤头拧紧在预埋套管上即可。

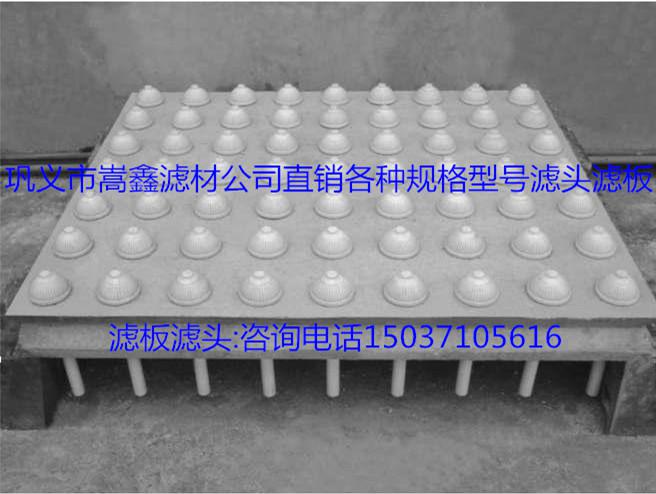

滤板：
    滤板厚度为100mm，滤板的四周设有用于嵌缝密封的凹形槽，每块滤板浇注 时预埋长100mm 的滤头套管。平面尺寸误差不超过±3mm，表面平整度不超过±2mm，预埋套管垂直误差±3mm。制作要求：滤板采用钢模浇制，水灰比，石子、砂等材料配制严格参考行业相关标准。
